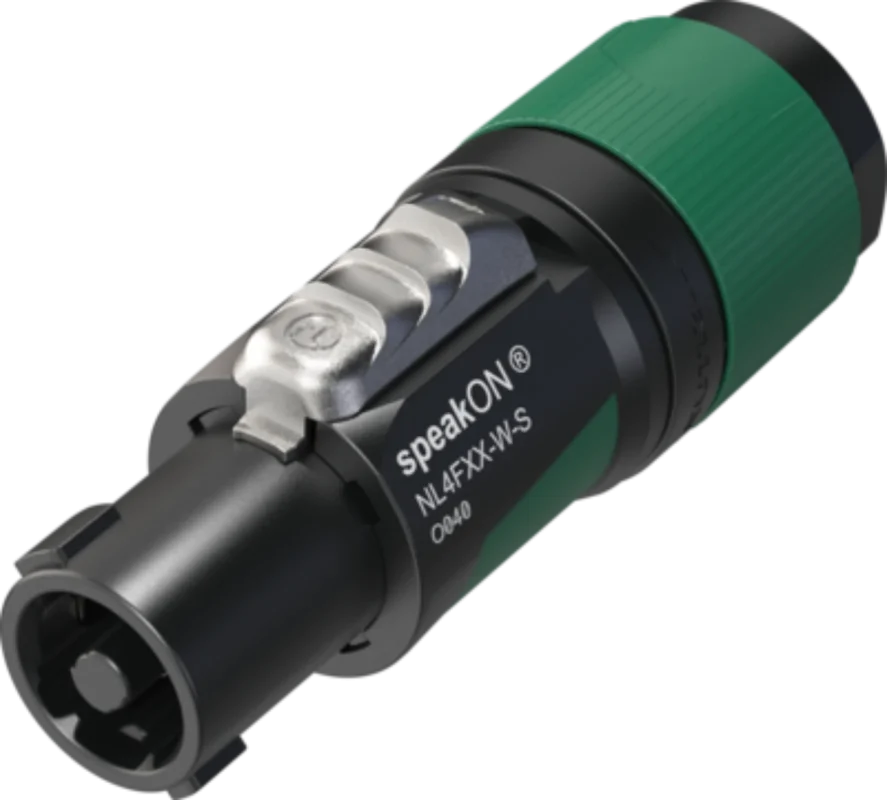

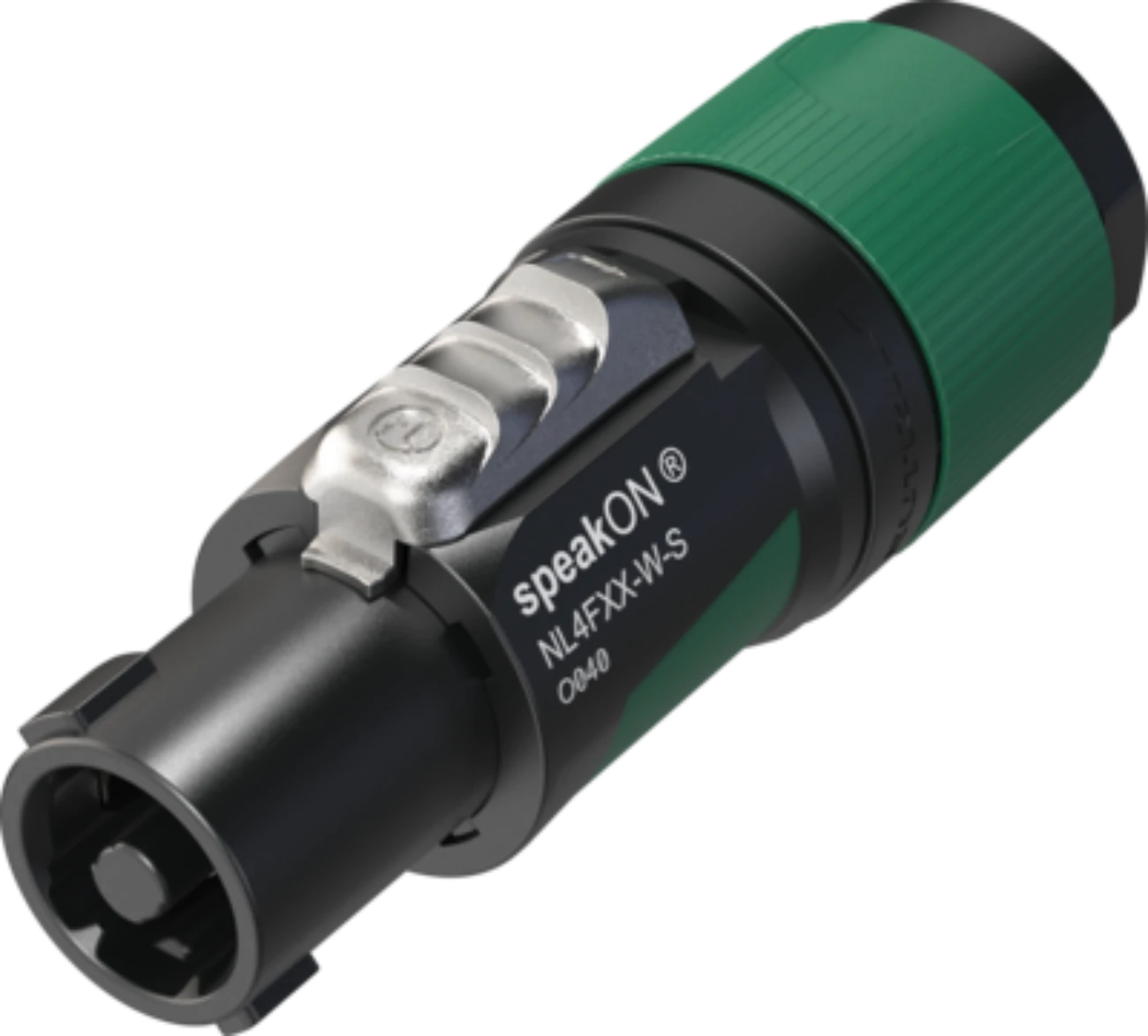

تحلیل فنی کانکتور SpeakOn مدل Neutrik NL4FXX-W-S

کانکتور Neutrik NL4FXX-W-S یکی از محبوب‌ترین و قابل اعتمادترین کانکتورهای اسپیکون در دنیا است که به‌عنوان استاندارد صنعتی برای اتصال حرفه‌ای بلندگوها شناخته می‌شود. این مدل از سری جدید FXX نوتریک، با بهبودهای قابل توجه نسبت به نسل‌های قبلی، ترکیبی از دوام بالا، جریان قوی و سهولت استفاده را ارائه می‌دهد.

این کانکتور برای مهندسان صدا، شرکت‌های نصب سیستم‌های صوتی، تورهای کنسرت و تجهیزات ثابت سالن‌ها و حسینیه‌های بزرگ، انتخاب اول محسوب می‌شود.

مشخصات الکتریکی کانکتور Neutrik NL4FXX-W-S

این کانکتور با ۴ کنتاکت (۴ قطب) طراحی شده و قادر است جریان نامی تا ۳۷ آمپر RMS را به‌راحتی تحمل کند؛ این مقدار جریان بالا، آن را برای اتصال بلندگوهای قدرتمند و آمپلی‌فایرهای حرفه‌ای بسیار مناسب می‌سازد.

از طرفی، ولتاژ نامی آن ۲۵۰ ولت AC است و مقاومت کنتاکت بسیار پایینی (کمتر از ۲ میلی‌اهم) دارد که باعث می‌شود افت ولتاژ و اتلاف قدرت به حداقل برسد. همچنین مقاومت عایق اولیه بیش از ۱۰ گیگااهم است که ایمنی الکتریکی بالایی فراهم می‌کند.

نکته مهم ایمنی: این کانکتور فقط برای انتقال سیگنال صوتی بلندگو طراحی شده و به هیچ عنوان نباید برای اتصال برق شهری (AC Mains) یا قطع و وصل جریان تحت بار استفاده شود.

طراحی مکانیکی کانکتور SpeakOn مدل Neutrik NL4FXX-W-S

مدل NL4FXX-W-S (با پسوند S) به طور خاص برای کابل‌هایی با قطر خارجی ۶ تا ۱۲ میلی‌متر بهینه‌سازی شده است. پایانه‌های پیچی آن سیم‌هایی با سطح مقطع ۱٫۵ تا ۴ میلی‌متر مربع را به خوبی قبول می‌کند.

سیستم قفل چرخشی (Twist Lock) نوتریک در این مدل بسیار دقیق و محکم عمل می‌کند و اتصالی ایمن و بدون لرزش ایجاد می‌کند که در محیط‌های پرجنب‌وجوش مانند کنسرت‌ها بسیار حیاتی است.

کاربردهای عملی اسپیکر Neutrik NL4FXX-W-S speakON

کانکتور NL4FXX-W-S عمدتا برای ساخت کابل‌های بلندگو (Speaker Cable) بین آمپلی‌فایر و بلندگو و همچنین اتصال دایزی‌چین بین چندین بلندگو استفاده می‌شود. به‌دلیل جریان بالا و قفل مطمئن، این کانکتور در سیستم‌های صوتی پرقدرت، سالن‌های کنفرانس، حسینیه‌ها و مساجد بزرگ، استادیوم‌ها و تورهای موسیقی بسیار پرکاربرد است.
